HD302-A三相电力监测仪
依据标准:
产品功能及特点
技术参数
主要功能
▶电力参数测量
▶液晶显示
▶继电器输出
▶开关量输入
▶4-20mA模拟量输出
▶RS485通讯
▶SOE事件记录
概述:
该系列三相电力监控仪是集高精度电力参数测量、开关量输入、继电器输出、模拟量输出以及网络通讯为一体的数字电力仪表,可直接通过,LORA无线或以太网口上传数据到本地平台,带本地RS485连接。仪表采用嵌入式安装,外形美观、运行可靠、现场接线与操作方便。可广泛应用于变电站综合自动化系统、智能高低压开关柜、低压配电自动化系统、建筑能源监控系统等重要变配电场合。
优势:
l 带双路RS485通信接口。
l MODBUS-RTU、DLT-645双通讯协议 并自适应。
l 自带LORA通信功能,现场可灵活组网。
参数:
型号说明
HD302-A- □ D□ I□ A□ M S□ □ X□
① ② ③ ④ ⑤ ⑥ ⑦ ⑧
①---表示外形尺寸:2:72*72 4:96*96 5:8080
②----表示选配继电器输出路数,如选配2路用D2表示,不选配省略此项。
③--表示选配开关量输入路数,如选配2路用I2表示,不选配省略此项。
④--- 表示选配4-20mA输出路数,如选择3路用A3表示,不选配省略此项。
⑤--- 表示选配脉冲输出,不选配省略此项。
⑥--- 表示选配RS485路数,不选配省略此项
⑦--- 表示选配无线通信接口: L---表示选配LORA无线通信接口
⑧---谐波次数: X32—表示带32次谐波分析功能
X52—表示带52次谐波分析功能
X64—表示带64次谐波分析功能
功能配置表
外形尺寸
功 能
72X72mm
80X80mm
96X96mm
显示方式
液晶
液晶
液晶
电压
√
√
√
电流
√
√
√
有功功率
√
√
√
无功功率
√
√
√
频率
√
√
√
视在功率
√
√
√
功率因数
√
√
√
有功电能
√
√
√
无功电能
√
√
√
视在电能
√
√
√
RS485通讯
√
√
√
选配功能
1路剩余电流测量
1①
1②
1
电压谐波含量31/51次
√
√
√
电流谐波含量31/51次
√
√
√
复费率计量(三组时段)
√
√
√
正反向有功与无功+四象限无功电能统计
√
√
√
SOE事件记录
√
√
√
继电器输出路数
1
2
4
开关量输入路数
2①
3②
4
4-20mA模拟量输出路数
2①
3②
3
电能脉冲输出
/
/
√
第2路RS485通讯
√①
√②
√
NB/IOT卡上网
√
√
√
LORA无线通讯
√
√
√
以太网口③
/
/
√
技术参数
技术参数
技术指标
电力参数
电流
范围:0.035~6A,精度:0.2%
电压
范围:8~400V, 精度:0.2%
有功功率
范围:0~99999999kW, 精度:0.5%
无功功率
范围:0~99999999kVar,精度:1.0%
视在功率
范围:0~99999999kVA,精度:0.5%
功率因数
范围:0.0~0.99, 精度:0.5%
有功电能
0~99999999 kWh, 精度:0.5%
无功电能
0~99999999 kVarh, 精度:1.0%
视在电能
0~99999999 kVAh, 精度:0.5%
电能脉冲输出
脉冲常数:3200
测量电压
三相三线3×100V,3×380V , 3x680V
三相四线3×57.7V , 3×220V , 3x400V
基本电流(Ib)
1A,5A
剩余电流
范围:50~1000mA 精度:0.5%
接线方式
三相四线、三相三线
开入量参数
无源干接点
继电器输出
无源常开,触点容量:AC220V/5A,DC30V/5A
模拟量输出
4~20mA , 负载<400Ω
NB-IOT卡
上传速率
上行:62.5Kbps 下行:26.15Kbps
LORA无线通讯
通讯距离
≤1000米
通讯参数
通讯接口
RS485接口
通讯协议
Modbus_RTU协议与DLT645规约自适应
波特率
1200bps,2400 bps,4800 bps,9600 bps
数据格式
8个数据位、1个停止位、无校验
使用环境
环境温度
-20℃~+70℃(正常工作)
环境湿度
≤95%
工作电源
电 源
AC85~265V/DC110~370V
功 耗
≤3W
隔离耐压
2kV
电源跌落
200ms

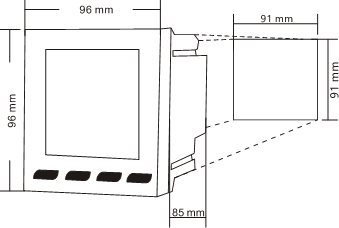

外形尺寸
