HD300A-I单相电力仪表 - 电力二次产品 - 河南皓迪科技有限公司

产品功能及特点

技术参数

主要功能：

▶电力参数测量

▶开关量输入

▶继电器输出

▶4-20mA模拟量输出

▶RS485通讯

概述：
该系列单相电力仪表是集高精度电力参数测量、开关量输入、继电器输出、4-20mA模拟量输出以及网络通讯为一体的数字电力仪表，可直接通过LoRa无线组网上传数据到本地平台，带本地RS485连接。仪表采用嵌入式安装，外形美观、运行可靠、现场接线与操作方便。可广泛应用于变电站综合自动化系统、智能高低压开关柜、低压配电自动化系统、建筑能源监控系统等重要变配电场合。

优势：

l 可测多种电力参数。

l 可选配多种输出。

参数：

型号说明

HS300□ - □ □ D□ I□ A□ S□ □

① ② ③ ④ ⑤ ⑥ ⑦ ⑧

①---显示方式 A：表示数码管显示 B：表示液晶显示

②---表示外形尺寸：2:72*72 4:96*96 5:80*80

③---表示类型I--电流表 U--电压表 P--功率表 Q--功率因数表

F--频率表 IU电流电压组合表 Z--多功能表

④---表示选配继电器输出路数，如选配2路用D2表示，不选配省略此项。

⑤---表示选配开关量输入路数，如选配2路用I2表示，不选配省略此项。

⑥---表示选配4-20mA输出路数，如选择3路用A3表示，不选配省略此项。

⑦---表示选配RS485路数，不选配省略此项。

⑧表示选配无线通讯接口：L--选配LORA无线通讯接口

功能配置表

外形尺寸功能		48X48mm	72X72mm	96X96mm
显示方式		数码管	数码管/液晶	数码管
电压		√	√	√
电流		√	√	√
频率		/	√	√
有功功率		/	√	√
无功功率		/	√	√
视在功率		/	√	√
功率因数		/	√	√
有功电能		/	√	√
无功电能		/	√	√
视在电能		/	√	√
RS485通讯		√	√	√
选配功能	继电器输出路数	2	2	2
	开关量输入路数	/	2	2
	4-20mA模拟输出路数	/	2	2
	第2路RS485	/	√	√
	LoRa无线通讯	/	/	√

技术参数

技术参数		技术指标
电力参数	电流	范围：0.035~6A，精度：0.2%
	电压	范围：8~400V，精度：0.2%
	有功功率	范围：0～99999999kW，精度：0.5%
	无功功率	范围：0～99999999kVar，精度：1.0%
	视在功率	范围：0～99999999kVA，精度：0.5%
	功率因数	范围：0.0～0.99, 精度：0.5%
	有功电能	0～99999999 kWh, 精度：0.5%
	无功电能	0～99999999 kVar, 精度：1.0%
	视在电能	0～99999999 kVAh, 精度：0.5%
	基本电流（Ib）	1A，5A
开入量参数	无源干接点
继电器输出	无源常开，触点容量：AC220V/5A,DC30V/5A
模拟量输出	4~20mA , 负载<400Ω
LoRa无线通讯	通讯距离	≤1000米
通讯参数	通讯接口	RS485接口
	通讯协议	Modbus_RTU协议与DLT645规约自适应
	波特率	1200bps（默认）,2400 bps,4800 bps,9600 bps
	数据格式	8个数据位、1个停止位、无校验
使用环境	环境温度	-20℃～+70℃（正常工作）
使用环境	环境湿度	≤95%
工作电源	电源	AC220V（AC/DC220V可选配）
工作电源	功耗	≤3W
绝缘性能	抗电强度	外壳与端子之间大于AC2000V
	绝缘性能	外壳与端子之间大于100ΜΩ
	抗震性	10～55～10Hz 2g 1min
	抗干扰	符合GB/T17626.8-2006标准
安装方式	嵌入式安装

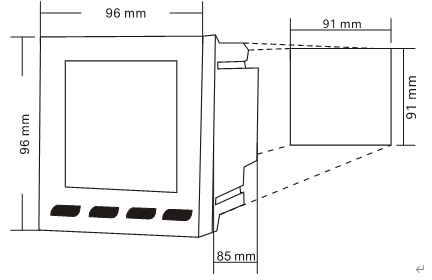

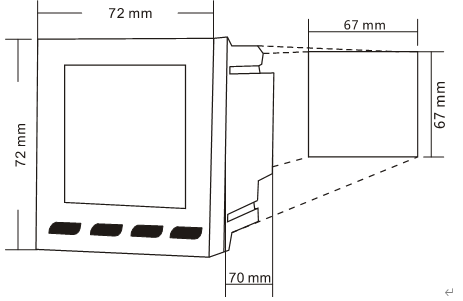

外形尺寸
