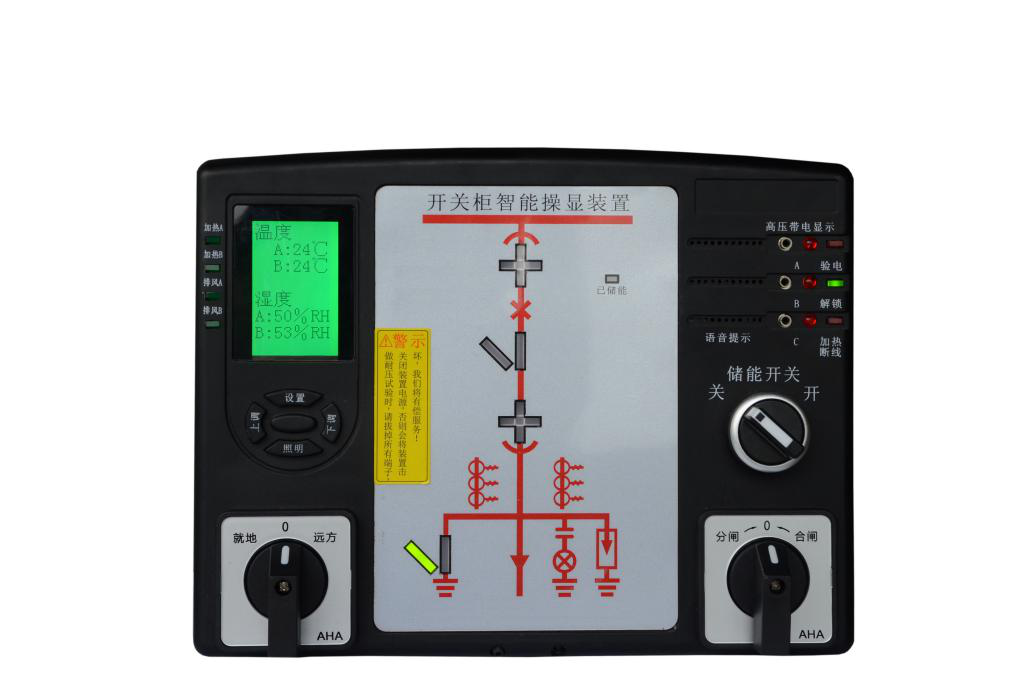

HD103 开关柜智能操控装置（液晶型） - 电力二次产品

产品功能及特点

技术参数

主要功能：

▶液晶显示

▶开关柜状态模拟显示

▶报警、分合闸操作事件记录

▶防误语音提示

▶8路开关量输入

▶手动加热

▶分合闸操作开关

▶三相带电显示及闭锁

▶带电自检

▶RS485通讯接口

▶加热除湿及排风控制

概述：
该系列开关柜智能操显装置是针对目前中压系统开关技术发展而开发设计的一种多功能智能化开关模拟综合动态指示装置，主要应用于电压等级为0.1～40.5KV的各种户内开关柜。产品集中指示一次回路模拟状态、手车位置、隔离刀位置、接地刀位置、开关状态、操作机构储能状态；带有高压带电指示、带电闭锁输出、自动加热除湿、实时数字显示温湿度值及加热器故障监测、超高温报警并强制停止加热、智能语音防误提示、红外人体感应、柜内电气接点在线测温、RS485通信接口等多种功能，简化了开关柜面板设计，美化了部局，完善了开关状态指示功能和安全性能的新型电气装置。目前该系列产品已广泛地应用于电力、化工、铁路、矿山、冶金、水泥等诸多行业。

优势：l 一次回路动态模拟显示功能。

l 智能语音防误提示、高压带电语音提示功能（红外人体感应探头）。

l 柜内两路温湿度LCD液晶显示及自动加热除湿、自动排风降温功能。

l 高压带电显示及闭锁、高压验电等功能。

l 操控功能（远方/就地、分合闸、储能、照明操作）。

l RS485通讯接口，MODBUS-RTU协议（选配功能）。

参数：

技术参数

技术参数		技术指标
使用环境	环境温度	-10℃～+55℃（正常工作）
	环境湿度	≤95%
	大气压力	80～110KPa
	海拔高度	≤2500米
工作电源	电源	AC85～265V/DC110～370V
	功耗	≤10W
	隔离耐压	2KV
	电源跌落	200ms
绝缘性能	抗电强度	外壳与端子之间大于AC2000V
	绝缘性能	外壳与端子之间大于100ΜΩ
	抗震性	10～55～10Hz 2g 1min
	抗干扰	符合GB/T17626.8-1998标准
环境温湿度测量	温度测量范围	0℃～+70℃，±1℃
环境温湿度测量	湿度测量范围	0～99%RH，±5%RH
数据保存时间	响应时间	≤4s
数据保存时间	保存时间	≥10年
安装方式		嵌入式安装

外形尺寸

装置尺寸：238*185mm 开孔尺寸：220*165mm
