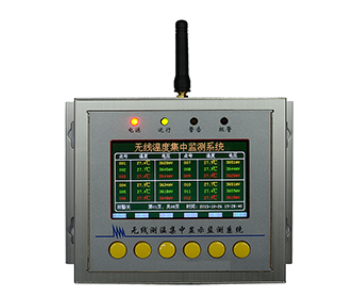

HD200EK集中测温主机 - 电力二次产品 - 河南皓迪科技有限公司

产品功能及特点

技术参数

主要功能

▶彩屏显示

▶无线温度接收与处理

▶报警事件记录

▶RS485接口

▶运行、报警状态指示灯

▶报警蜂鸣器提示

▶继电器输出

概述：

高压电气设备温度监测点都处于高电压、大电流、强磁场的环境中，甚至有的监测点还处在密闭的空间中，由于强电磁噪声和高压绝缘、空间的限制等问题，通常的温度测量方法无法解决这些问题导致无法使用。我公司自主开发设计的无线温度监测系统采用无线电波进行信号传输。传感器安装在高压设备上，与接收设备之间无电气连接，因此该系统从根本上解决了高压设备接点运行温度不易实时在线监测的难题。

无线温度监测系统具有极高的可靠性和安全性，可直接安装到每台高压开关、母线接头、户外刀闸、变压器等容易产生高温的电气接点处。系统配备标准通讯接口，可联网运行。通过上位机软件，可记录高压设备实时运行温度的数据。为高压设备的维修提供历史数据，实现了高压设备热故障预知维护。

优势：

l 每屏可显示4组共12个测温点。

l 可保存200条温度报警记录。

l 最多可管理240只无线温度传感器。

l 预警报警后有蜂鸣提示。

参数：

型号说明

HD200EK-- □ 2S 2R L W □T □H □

① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨

①----4.3寸彩屏触控式集中显示测温主机

②---- NB表示2G/4G无线上网型集中测温主机

省略表示基础版集中测温主机

③---- 表示选配2路RS485通信接口不选配省略此项

④---- 表示选配2路继电器输出不选配省略此项

⑤---- 表示选配LORA无线通信不选配省略此项

⑥-----表示选配以太网口不选配省略此项

⑦---- 表示接入无线温度传感器数量若接入24 用24T表示

⑧---- 表示接入无线环境温湿度传感器数量若接入32 用32H表示

⑨----表示接入传感器类型 C---有源433M D---无源433M E---微型无源

功能配置

功能配置	功能说明
上网功能	2G/4G上网接口、以太网接口
通讯接口	两路485接口、Lora无线通讯
报警输出	可带两路继电器输出
无线温度传感器	最多可接入240个
无线温湿度传感器	最多可接入240个
接入温度传感器类型	433M有源、433M无源、433M微型有源、433M微型无源

技术参数

供电及环境参数
工作电源	AC86~265V/DC110~370V	工作环境	-10～70℃、≤90%RH,不结露，无腐蚀
防护等级	IP20
测温参数
管理传感器数量	可接入240只无线温度传感器+无线温湿度传感器	显示方式	4.3寸彩屏显示
输出参数
继电器输出	2路继电器输出	设备功耗	≤5VA
通讯参数
有线通讯	RS485（MODBUS-RTU协议）
无线通信	LORA无线通信、NB-IOT无线上网、

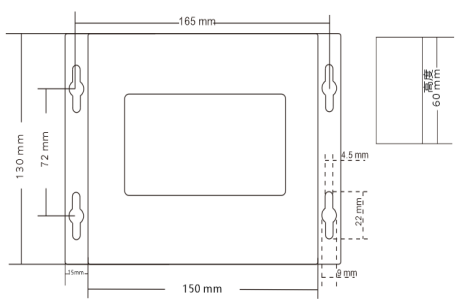

外形尺寸

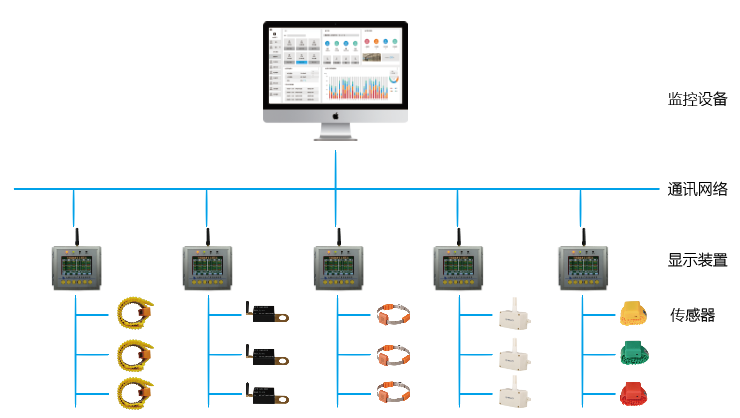

系统结构图：
