6.2.1概述
HD-6000 箱变测控保护装置完美地解决了风电场及光伏电站箱式变电站的监视、保护及控制问题，特别适用于箱变内所有信息的远程管理和自动化监控，并能通过远方调度来实现对箱式变电站的“遥测、遥信、遥控、遥调及遥视”等五遥功能，满足了风电场及光伏电站“少人值守”的运行管理方式。

河南皓迪科技有限公司凭借多年对该产品的持续研发及应用跟踪，不断挖掘和总结用户需求，在成熟的技术基础上推出了新一代的智能箱变测控单元—HD-6000 系列箱变测控保护装置，该装置采用 32 位高性能嵌入式微机处理器，大容量的 RAM 和 Flash，运行速度快，采样精度高，同时，经过优化设计，使装置可靠性和稳定性得到了极大提高，更加适用于风电场及光伏电站等运行环境非常恶劣的工作场合。

近年来，随着工业以太网技术的普及和发展，视频监控及语音对讲系统通过以太网进行数据传输已经在其他工业领域得到了广泛运用。HD-6000 智能箱变测控保护装置将这一技术成功运用于风电场和光伏电站中，现场的语音或视频信号通过装置自身的以太网进行信号传输，网络带宽高（10/100Mbps），传输速度快、实时性好，所传输的信号音质清晰、画面流畅、稳定，很好解决了现场巡视维护人员和控制室值班人员之间的通讯联络，提高了风电场和光伏电站的运行管理水平。

6.2.2产品特点

►加强型单元机箱按抗强震动、强干扰设计，特别适应于恶劣环境，适用于风电场或光伏电站-40℃～70℃的宽温工作环境；

►装置采用 32 位微处理器，运算速度快、采样精度高；

►装置集成电路全部采用工业级或军品等级，使得装置具有很高的稳定性和可靠性，满足风电场或光伏电站“关门运行”的技术要求；

►装置硬件设计采用多种隔离、屏蔽措施，软件设计采用数字滤波技术和先进的保护算法及其它抗干扰措施，使得保护的抗干扰性能大大提高；

►装置设置了 31 路开关量输入功能，开关量采用交流 220V 光电隔离输入，满足用户系统设计的要求。装置可采集的主要遥信量有：低压断路器位置信号、高压负荷开关位置信号、接地刀位置信号、箱变门禁信号、隔离开关熔断器组位置信号、高压熔断器熔断信号等普通开关量信号，也可采集变压器重瓦斯、变压器轻瓦斯、变压器高温、变压器超高温、压力释放阀动作、变压器油位低等箱变非电量保护信号，以实现对箱变的非电量保护。装置开关量输入定义灵活方便，便于扩展；

►完善的电气量保护功能：装置可以实现箱变的差动保护、三段式电流保护、零序电流保护、低电压、过电压保护等电气量保护功能，对箱变的各种运行状态进行实时监控，保障箱变的安全稳定运行；

►装置设置了 4 个继电器输出功能（标配），并可根据需要扩展到 8 路，增强了箱变控制功能，可实现对有电动操作功能的断路器或负荷开关进行远程遥控操作；

►丰富的直流量采集功能，共有 6 路，可用于对箱变内温度(环境温度或变压器油温/绕组温度)的采集。4-20mA 和 PT100 铂电阻等直流信号灵活配置，并设置了温度超限告警功能，方便运行人员的监视及维护；

►装置通讯方式丰富多样，可组成自愈式环形光纤以太网通讯，保证在恶劣环境条件下的通讯要求，也可采用电以太网的通讯方式将装置接入到以太网交换机，通讯速率为100Mb/s，通信规约支持 DL/T667-1999（ IEC-60870-5-103 ）、DL/T 634.5104－ 2002（IEC-60870-5-104）、Modbus 规约，可灵活实现与其它厂家的自动化系统通信通讯，同时，装置设置了两个 RS485 通讯接口，采用 Modbus-RTU 通讯规约，方便接入到通讯管理机或其他智能设备；

►在光伏电站的实际应用中，该装置将通讯管理及光纤自愈环型以太网交换功能有机地融合在一起，通过装置通讯插件上的多个 RS485 接口连接现场的各智能设备（如逆变器、汇流箱、电度表等），并将各类设备不同的通讯协议转换成统一的通讯规约。该方案可省去现场的通信柜及相关通讯设备（光纤环网交换机、通讯管理机等），有效降低了用户投资，具有较高的性价比；

►完善的事件保护处理，可存储最新 100 条事件报告记录，100 条操动作报告记录，可连续记录 20 个故障录波，每个录波可记录 10 个周波的电流电压波形，且记录数据具有掉电保持功能；

►装置显示部分采用了一体式的 LED 显示及分体式的 LCD 显示两种方式供用户选择，采用一体式显示模式的装置适用于安装在箱变低压开关柜的门体上；采用分离式显示模式的装置可方便安装于在箱变的低压开关柜内，用户可通过 LCD 显示接口方便地对装置进行相关的参数设置及保护定值整定；

►装置结构按箱变开关柜的要求进行设计，全封闭结构，插件后插拔方式，端子直接出线，减少回路的多次转接，提高装置的可靠性，方便调试和维护。

6.2.3产品功能

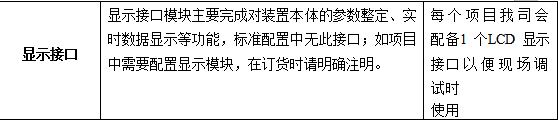

►HD-6000 箱变测控保护装置功能配置表：
